什么是量子点？氧化石墨烯量子点性能及应用

一、量子点

量子点（Quantum Dots）是一种纳米尺度的半导体颗粒（通常直径小于10nm），其电子在三维空间受限，导致量子限域效应，从而产生尺寸依赖的光电特性。其发光颜色可通过改变尺寸精确调控，且具有高色纯度、强稳定性等优势。

二、氧化石墨烯如何具备量子点

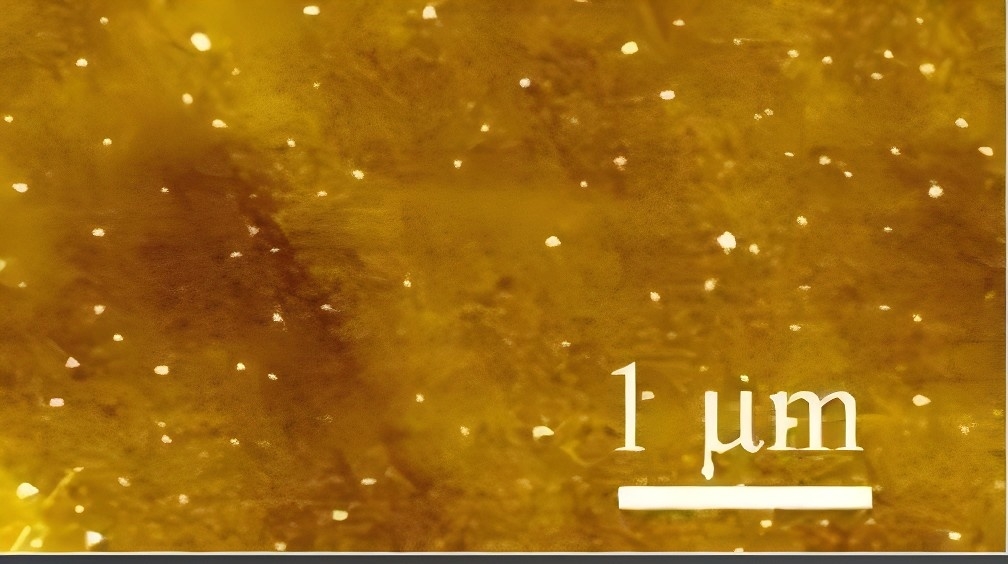

氧化石墨烯具备量子点特性（即形成氧化石墨烯量子点，GOQDs），主要通过物理破碎、化学切割或功能化修饰等方法实现其尺寸纳米化（通常直径<10nm），从而引发量子限域效应。

1.物理破碎法

（1）‌超声波破碎‌

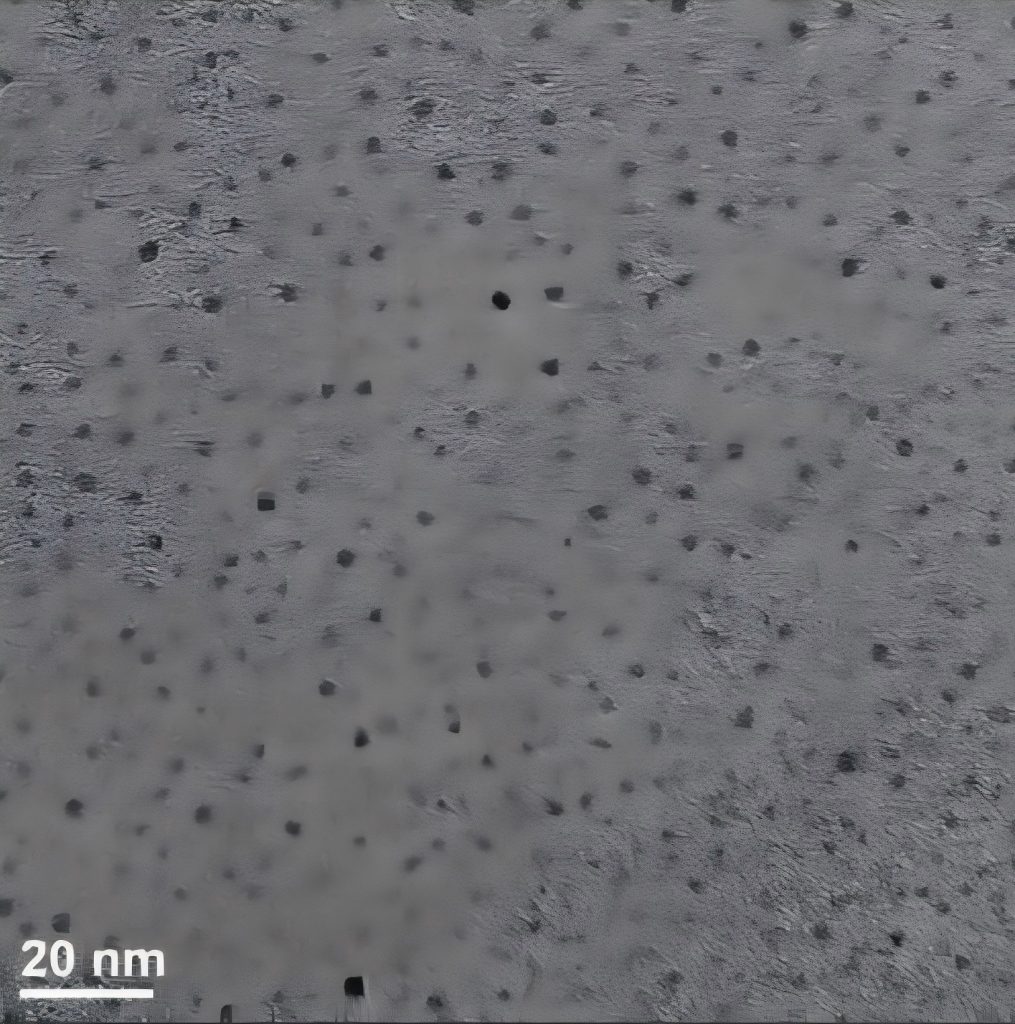

将氧化石墨烯溶液置于超声波破碎仪中，调节功率至 ‌500W‌，处理 ‌20分钟‌，使片层破碎成直径小于 ‌10nm‌ 的量子点，随后离心、过滤去除大颗粒，透析纯化后获得蓝色荧光量子点（量子产率约 ‌38%‌）‌。

‌优势‌：操作简便，可规模化制备；‌局限‌：尺寸分布较宽，需严格离心筛选（‌8000rpm离心15分钟‌）‌。

2.化学切割法

（1）‌强酸氧化切割‌

以氧化石墨烯为原料，在浓硫酸/浓硝酸混合酸中氧化，通过‌水热法‌（‌160–300℃反应0.5–2小时‌）促使碳骨架沿含氧官能团链断裂，形成尺寸 ‌1.5–5nm‌ 的量子点‌。关键注意对酸浓度、反应温度及时间，会直接影响量子点尺寸与荧光性能‌。

（2）‌电化学剥离‌

在电解液中施加电压，驱动离子嵌入氧化石墨烯层间，通过氧化还原反应剥离成量子点。此法可制备尺寸均一的量子点（‌<20nm‌），且表面官能团可控‌。

3.功能化修饰法

（1）‌表面钝化增强荧光‌

采用‌聚乙二醇（PEG）‌或‌氨基硅烷偶联剂‌修饰量子点表面，提升分散性与量子产率（可达 ‌28%‌）。例如：量子点溶液与修饰剂按 ‌1:50体积比混合‌，‌40℃搅拌12小时‌完成修饰‌。

（2）‌掺杂调控光学性能‌

引入‌氮源‌（如氨水）或‌金属离子‌（如 ‌Eu³⁺‌），通过水热合成制备红色荧光量子点，扩展发光波长范围‌。

4.创新制备技术

（1）‌紫外光刻技术‌

结合光引发剂（如苯基双氧化膦），在 ‌395nm紫外光‌照射下对GOQDs原位光还原，形成图案化固态发光量子点，解决团聚导致的荧光猝灭问题‌。

（2）‌无酸水热法‌

以富勒烯为碳源，避免强酸腐蚀性，通过氧化还原水热反应直接合成橙色荧光量子点，适用于生物兼容性要求高的场景。

‌

三、氧化石墨烯具备量子点后性能变化及应用

当氧化石墨烯具备量子点特性（即氧化石墨烯量子点，GOQDs）后，其性能和应用方向显著拓展。

1.性能增强

1）‌荧光传感能力‌：GOQDs在特定光激发下发出荧光，遇到目标物（如抗生素、重金属）时荧光强度或波长发生变化，实现高灵敏检测‌。

2）‌生物相容性提升‌：小尺寸和表面官能团使其更易穿透细胞膜，适用于生物标记与递送‌。

3）‌催化活性优化‌：高比表面积和量子限域效应增强光催化产氢效率‌。

2.应用方向

1）‌精准生物检测‌

（1）‌食品安全‌：通过荧光猝灭效应快速检测牛奶中的抗生素残留或重金属污染（如镉、铅），无需复杂前处理‌。

（2）‌疾病诊断‌：作为荧光探针标记癌细胞或生物分子，辅助体外诊断和手术定位‌。

2）‌环境治理与能源‌

（1）‌污染物监测‌：实时感应水体中有机污染物或重金属离子‌。

（2）‌清洁能源‌：作为高效催化剂，在可见光下分解水制取氢气‌。

（3）‌吸附净化‌：表面含氧官能团强化对污染物（如重金属离子）的吸附能力‌。

3）‌新一代电子器件‌

（1）‌柔性传感器‌：结合PDMS等聚合物，开发可穿戴生理监测设备（如应变传感器、葡萄糖检测仪）‌。

（2）‌透明光电元件‌：与量子点协同构建几乎透明的图像传感器阵列，用于眼球追踪技术及头戴设备‌。

（3）‌晶体管优化‌：作为绝缘层材料提升有机薄膜晶体管的电学特性‌。

4）‌靶向治疗与药物递送‌

负载药物分子并通过表面修饰实现精准靶向递送，提升肿瘤治疗效果‌。

‌总结‌

GOQDs融合了石墨烯的机械强度、导电性及量子点的光学特性，在生物医学、环境工程、柔性电子三大领域展现出革新潜力，尤其在快速检测、清洁能源转换和可穿戴设备中具有不可替代性。‌

‌
